Автонастройка IP телефонів Cisco SPA 300 & 500 Series для роботи 3CX Phone System

Налаштування CISCO SPA Series для роботи з 3CX

Підтримка морально застарілих телефонів реалізована в 3CX для простого переходу з існуючої телефонної системи на систему 3CX без заміни існуючих настільних IP телефонів. Не рекомендується купувати ці телефони в подальшому з метою розширення або для заміни вийшли з ладу. Такі телефони мають обмежені можливості і тільки частково підтримуються технічною підтримкою 3CX. У деяких випадках вам необхідно буде звертатися в технічну підтримку виробника. У цьому керівництві:

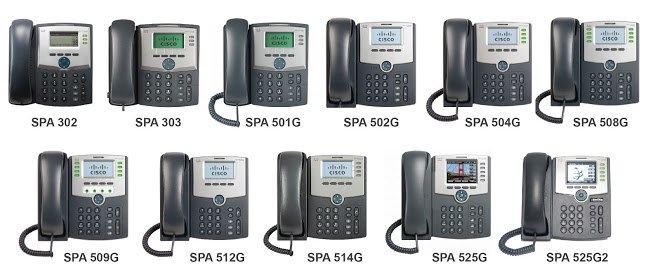

Підтримувані моделі: Cisco SPA 302, 303, 501G, 502G, 504G, 508G, 509G, 512G, 514G, 525G, 525G2

Крок 1: Скачайте прошивку і скопіюйте її в папку автонастройки

Крок 2: Скиньте телефон в налаштування за замовчуванням

Крок 3: Налаштуйте телефон в інтерфейсі 3CX

Крок 4: Задайте посилання автонастройки за допомогою DHCP Option 66

BLF кнопки IP телефонів Cisco SPA 5 Series

обмеження

додаткова інформація

Дані телефони протестували з 3CX Phone System V15 SP1 з вказаною версії прошивки:

• Cisco SPA 302 - Firmware 7.6.1
• Cisco SPA 303 - Firmware 7.6.1
• Cisco SPA 501G - Firmware 7.6.1 (опціонально з консоллю SPA-500S)
• Cisco SPA 502G - Firmware 7.6.1 (опціонально з консоллю SPA-500S)
• Cisco SPA 504G - Firmware 7.6.1 (опціонально з консоллю SPA-500S)
• Cisco SPA 508G - Firmware 7.6.1 (опціонально з консоллю SPA-500S)
• Cisco SPA 509G - Firmware 7.6.1 (опціонально з консоллю SPA-500S)
• Cisco SPA 512G - Firmware 7.6.1 (опціонально з консоллю SPA-500DS)
• Cisco SPA 514G - Firmware 7.6.1 (опціонально з консоллю SPA-500DS)
• Cisco SPA 525G - Firmware 7.6.1 (опціонально з консоллю SPA-500DS)
• Cisco SPA 525G2 - Firmware 7.6.1 (опціонально з консоллю SPA-500DS)

Переконайтеся, що в телефонах встановлена ​​саме ця версія прошивки. Якщо в телефонах встановлена ​​інша версія прошивки, поновіть її вручну. Якщо в Cisco SPA50X або Cisco SPA30X встановлена ​​версія прошивки нижче 7.5.2b, спершу перейдіть на 7.5.2b. Тільки після цього ви зможете перейти на 7.6.1.

1. завантажте файли підтримки Cisco SPA .
2. Відкрийте папку автонастройки вашої системи 3CX. Шлях за замовчуванням приблизно такий:
   C: \ ProgramData \ 3CX \ Instance1 \ Data \ Http \ Interface \ provisioning \ XXXXXX, де
   XXXXXX - випадково згенерувала рядок від 8 до 12 символів.
3. Разархівіруйте вміст завантаженого .zip файлу в цю папку.

Перед автонастроюванням IP телефон повинен бути скинутий в налаштування за замовчуванням. Це необхідно зробити перед автоматичним настроюванням телефону засобами 3CX, якщо телефон до цього вже мав будь-які налаштування. дотримуйтесь керівництву Скидання до налаштувань за замовчуванням IP телефонів Cisco SPA series .

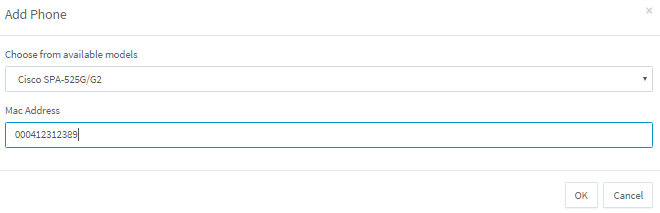

1. В інтерфейсі управління 3CX перейдіть в розділ Phones, натисніть "Add Phone" і в списку додаткових номерів виберіть номер, за яким слід закріпити цей апарат.

2. Виберіть виробника та модель пристрою, і вкажіть його MAC адресу. MAC адресу знаходиться на зворотному боці телефону або на його упаковці.

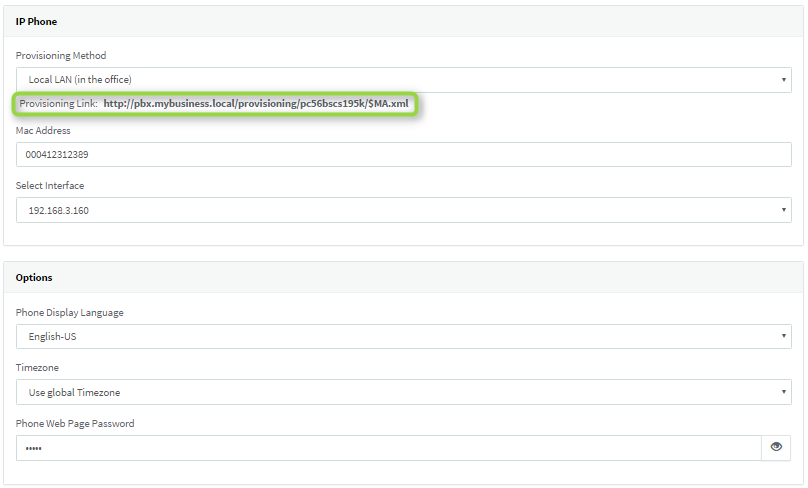

3. Опціонально вкажіть мову екранного меню телефону "Display Language", часовий пояс "Time Zone" і мережевий інтерфейс сервера, який повинен приймати запити на автонастройку. Це необхідно в разі, якщо сервер 3CX має кілька мережевих інтерфейсів.

4. Скопіюйте "Provisioning Link" URL.
5. Натисніть "OK" для збереження налаштувань.

IP телефон повинен отримати посилання, по якій він буде завантажувати прошивку і свою конфігурацію. Найкраще для цього використовувати DHCP Option 66. Якщо Option 66 не може бути налаштована на вашому DHCP сервері, вкажіть посилання вручну, як описано тут .

При використання настроюється DHCP сервера:

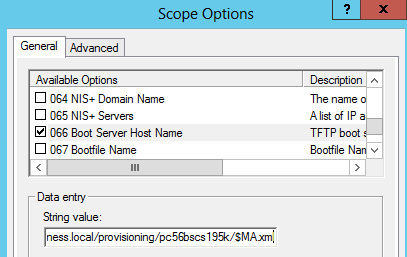

1. Дотримуйтесь керівництву: Автонастройка IP телефону за допомогою DHCP Option 66 .
2. У відповідному вікні введіть рядок, скопійоване в кроці 4, в зазначеному нижче форматі і додайте /$MA.xml
   http: // [FQDNorIP]: [HTTPPort] / provisioning / [ProSubDir] /$MA.xml
   тобто http: //pbx.mybusiness.local/provisioning/pc56bscs195k/$MA.xml, де FQDN відповідає IP адресою вашої системи 3CX.

На телефонах Cisco SPA дві BLF кнопки зарезервовані для IP ліній (облікових записів SIP), налаштованих на телефоні. Перша налаштована в інтерфейсі 3CX BLF кнопка буде третьою фізичної кнопкою на телефоні. Якщо використовується додаткова BLF панель, все кнопки на самому телефоні резервуються для IP ліній.

Якщо використовується SPA 500DS, що не призначайте в інтерфейсі 3CX BLF кнопки 31 і 32, тому що вони відсутні в цій консолі.

Дані телефони не можуть використовуватися при підключенні до віддаленої АТС 3CX, або до АТС, розміщеної у хмарного провайдера.

Відомі обмеження IP телефонів Cisco SPA 302, 303, 501G, 502G, 504G, 508G, 509G, 512G, 514G, 525G, 525G2:

• Чи не підтримується PnP - ви можете налаштовувати телефони тільки способом, описаному в цьому керівництві.
• Чи не підтримується STUN - ці телефони не можуть використовуватися в віддалених підключеннях.
• Чи не підтримується SBC - ці телефони не працюють спільно з 3CX SBC.
• BLF індикатори підтримуються тільки на певних моделях
• Адресна книга має обмежений розмір
• Установка DST (переходу на літній час) вручну
